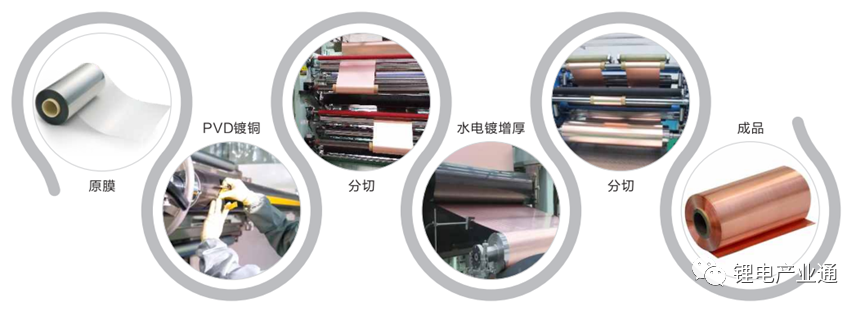

復合銅箔制造工藝比傳統箔材復雜，主要工藝是導電薄膜的生產，經過三個關鍵工序后薄膜完成，其制備精度是納米級別要求；在基膜上濺射打底后，再在可導電的薄膜上進行水電鍍增厚1μm，從而達到需求箔材厚度。

理論上來說水電鍍層的厚度，可以通過電鍍工藝進行控制，所以復合銅箔在尺寸上還有更多的實現可能。

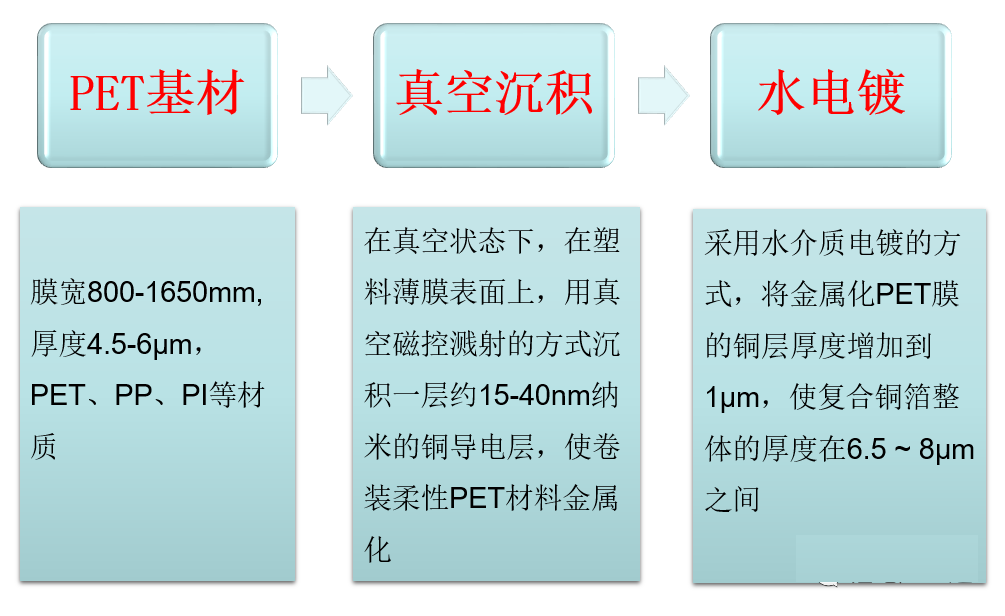

 技術路線






真空磁控濺射雙面鍍銅工藝

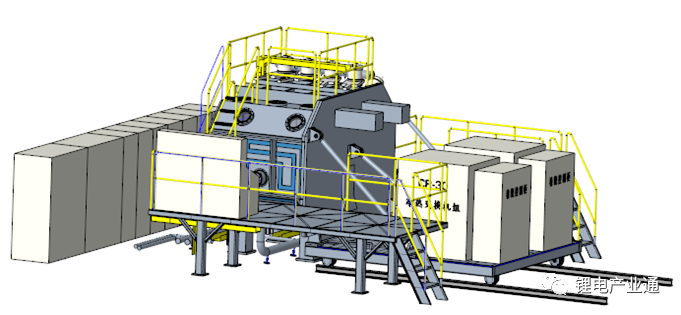

磁控濺射雙面鍍銅設備，在PET柔性薄膜基底上雙面沉積Cu，使PET膜金屬化，設備鍍膜幅寬800-1650mm，可鍍卷徑Φ600mm,鍍膜速度10-30m/min。





工作原理

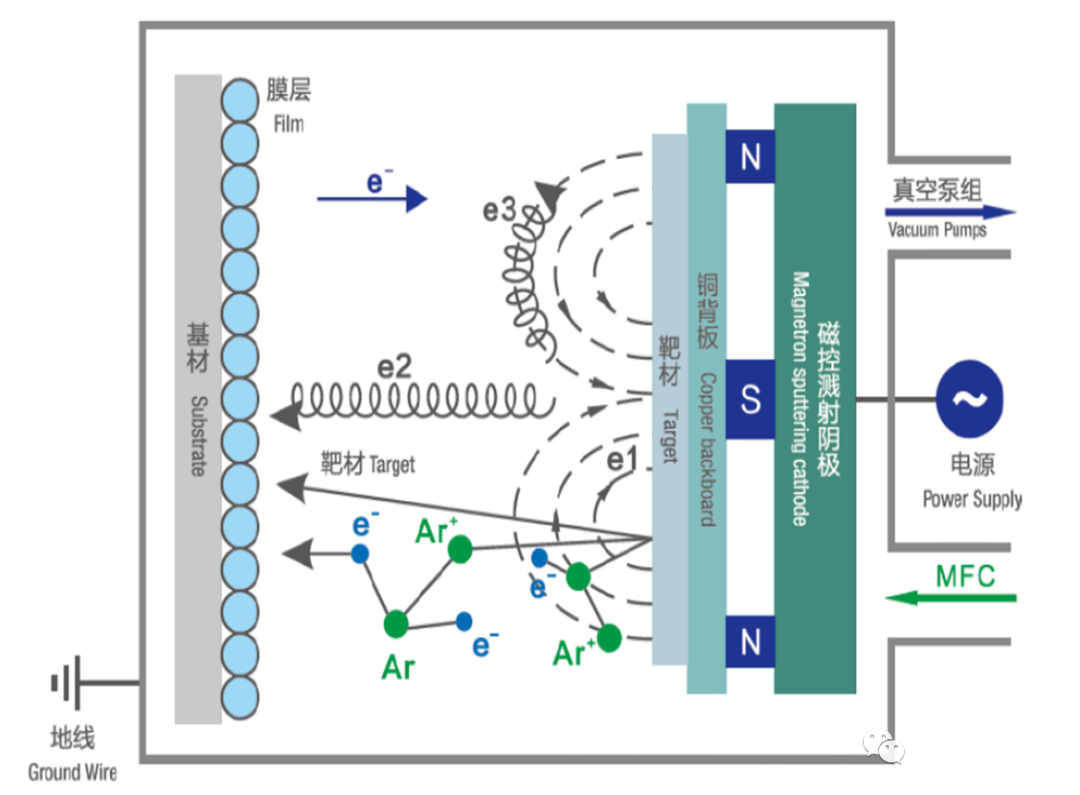

用高能等離子體轟擊靶材，并使表面組分以原子團或離子形式被濺射出來，并沉積在基片表面，經歷成膜過程，形成薄膜。



資料來源：中金公司研究部

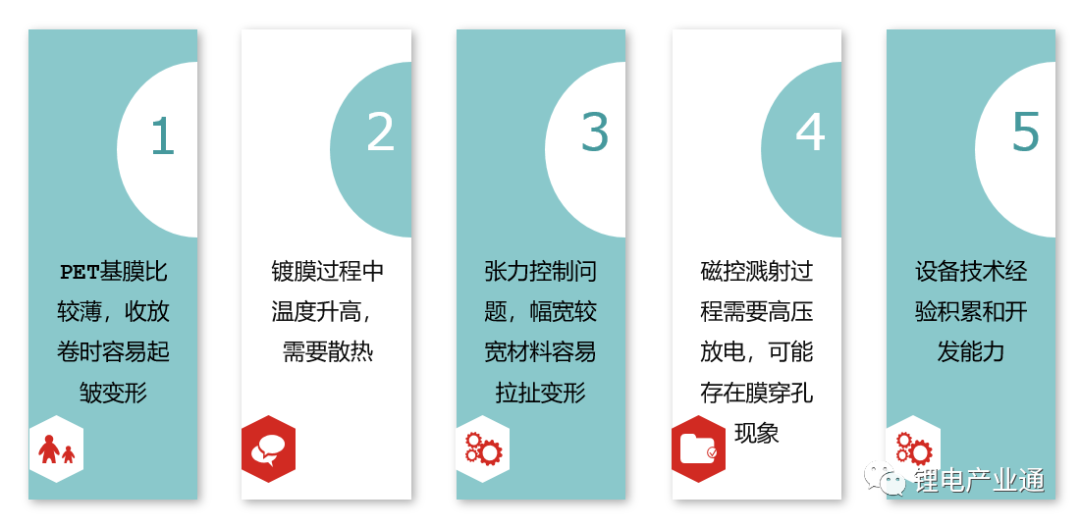

磁控濺射環節的工藝難點




 水電鍍鍍銅工藝

采用水介質電鍍的方式，將金屬化PET膜的銅層厚度增加到1μm，使復合銅箔整體的厚度在6.5 ~ 8μm之間

工作原理

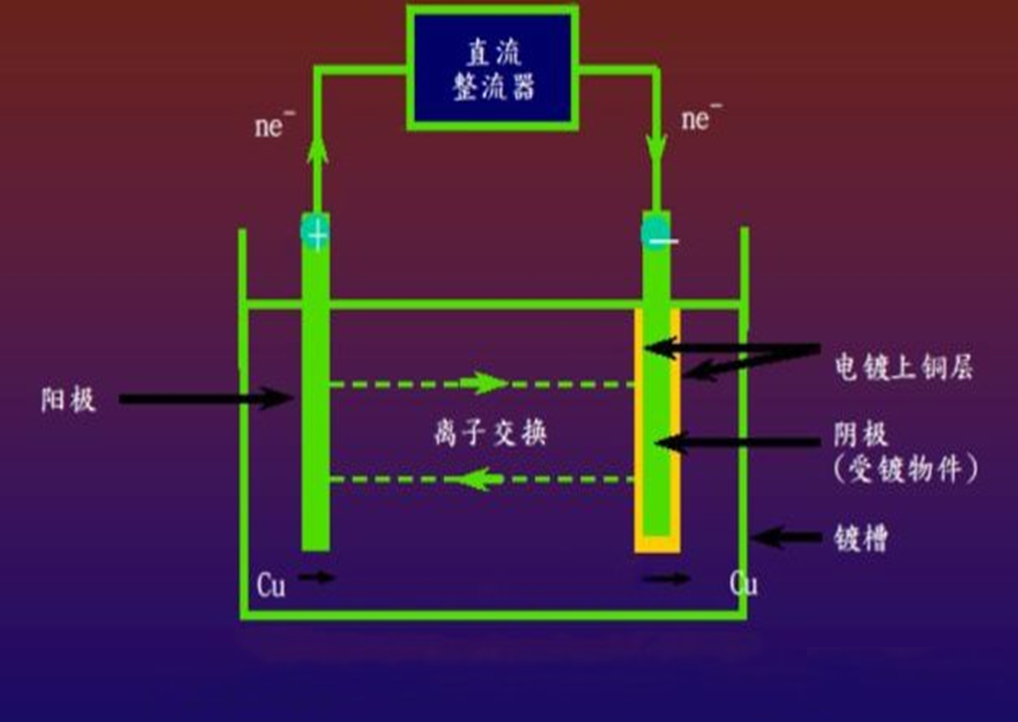

電鍍過程為氧化還原過程，利用電流電解作用將金屬沉積于電鍍件表面，形成金屬涂層。具體來說，將待加工的鍍件接通陰極放入電解質溶液（例如硫酸銅）中，將金屬板接通陽極（例如銅球），在外界直流電的作用下，金屬銅以二價銅離子的形式進入鍍液，并不斷遷移到陰極表面發生還原反應，在陰極上得到電子還原成金屬銅，逐步在鍍件上形成金屬銅鍍層。

水電鍍的工藝難點

目前大多是PCB 電鍍設備企業進軍復合銅箔水電鍍領域，但由 PCB 電鍍遷移至復合銅箔電鍍，基材的厚度降低、幅寬增加，在更薄且更易變形的膜上鍍銅，需要更高難度的工藝改進。

目前復合銅箔材料幅寬一般達到 1200mm以上，幅寬越寬，材料張力控制越難。復合銅箔基膜需要在電鍍槽液體中持續穿行幾十米的距離，傳輸過程中若傳動輪速不均勻，張力控制不當，更薄更寬的材料很容易出現膜拉伸變形現象。此外，更薄的膜會更容易出現因發熱熔穿和電擊穿等穿孔現象。

復合銅箔鍍銅均勻性需要至少達到 1μm±0.1μm。

當前復合銅箔電鍍設備速度至少需要達到7m/min以上，且距離規?；慨a仍有提升空間。
